Beschreibung

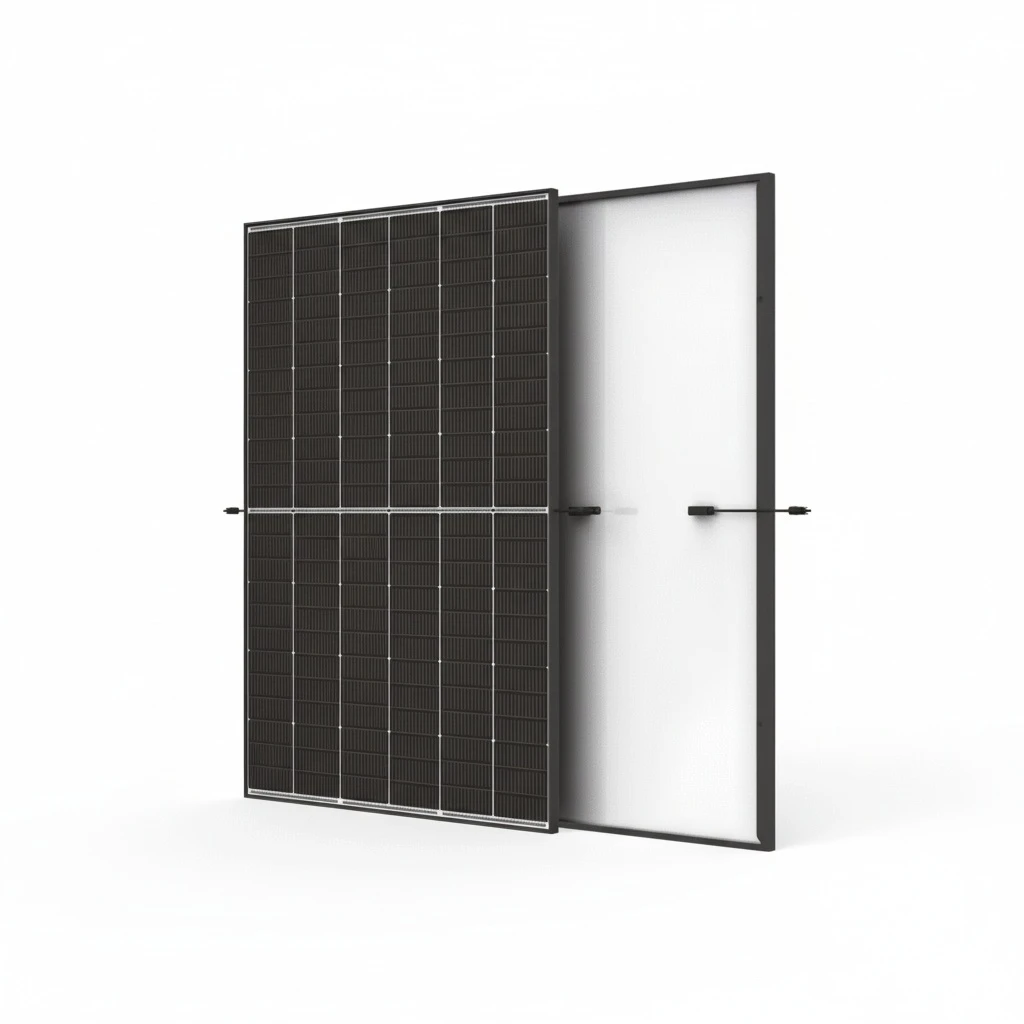

TRINA Vertex S+ TSM-NEG9R.28 Solarmodul 450W – Hochleistungsmodul für stabile Energieversorgung

Das TRINA Vertex S+ TSM-NEG9R.28 ist ein Hochleistungs-Solarmodul mit 450 Watt Spitzenleistung, das modernste N-Type i-TOPCon Technologie mit robustem Doppelglas-Design vereint. Die Triple-Cut Hochleistungs-Solarzellen mit 14 Busbars erreichen einen beeindruckenden Modulwirkungsgrad von 22,8 Prozent. Mit kompakten Abmessungen von 1762 x 1134 mm liefert dieses Premium-Modul maximalen Ertrag auf begrenzter Fläche – ideal für anspruchsvolle Wohn- und Gewerbedächer.

Die innovative Dual-Glass Bauweise mit beidseitiger Glasabdeckung garantiert eine stabile Energieversorgung über Jahrzehnte. Mit der erweiterten Garantie von 25 Jahren auf Produktverarbeitung und 30 Jahren auf Leistung investieren Sie in langfristige Investitionssicherheit und dauerhafte Erträge.

Ihre Vorteile mit dem TRINA Vertex S+ 450W auf einen Blick

• Hochleistungs-Solarmodul: 450 Watt Nennleistung mit 22,8 Prozent Modulwirkungsgrad durch Triple-Cut Hochleistungs-Solarzellen und 14-Busbar-Technologie
• Stabile Energieversorgung: N-Type i-TOPCon Technologie mit nur 1 Prozent Degradation im ersten Jahr, danach maximal 0,4 Prozent jährlich – nach 30 Jahren noch 87,4 Prozent Restleistung
• Doppelglas-Konstruktion: Maximale Zuverlässigkeit und ausgezeichnete Beständigkeit gegen Feuer und extreme Umweltbedingungen
• Erweiterte Garantie: 25 Jahre Produktgarantie auf Verarbeitung, 30 Jahre Leistungsgarantie
• Extreme Belastbarkeit: Zertifiziert für 5.400 Pa Schneelast und 4.000 Pa Windlast
• Optimierte Handhabung: Kompakte Maße (176 x 113 cm) und nur 21 kg Gewicht für einfache Installation
• Positive Leistungstoleranz: 0/+5 Watt – Sie erhalten garantiert die angegebene oder höhere Leistung
• Universelle Kompatibilität: Hohe Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen
• Kosteneffizienz: Geringere Montage- und Transportkosten durch optimale Größe und hohes Leistungsgewicht

N-Type i-TOPCon Technologie – Die nächste Generation der Solarmodule

Das TRINA Vertex S+ TSM-NEG9R.28 nutzt modernste N-Type i-TOPCon (Tunnel Oxide Passivated Contact) Technologie, die gegenüber herkömmlichen P-Type Modulen entscheidende Vorteile bietet. Diese innovative Zelltechnologie ermöglicht höhere Wirkungsgrade und eine deutlich geringere Degradation über die Lebensdauer.

Warum N-Type besser ist:

Mit der N-Type Technologie erreicht das Modul eine außergewöhnlich niedrige Degradationsrate von nur 1 Prozent im ersten Jahr und maximal 0,4 Prozent in den Folgejahren. Im Vergleich zu herkömmlichen Modulen mit 0,45 Prozent jährlicher Degradation ergibt sich über 30 Jahre ein Mehrertrag von bis zu 4,95 Prozent. Nach 30 Jahren liefert das Modul noch 87,4 Prozent seiner ursprünglichen Nennleistung.

Die fortschrittliche 14-Busbar-Technologie mit zahlreichen Stromsammelschienen sorgt für optimierte Lichtabsorption und einen deutlich verringerten Serienwiderstand. Dies verbessert die Stromableitung erheblich und steigert die Zuverlässigkeit des Moduls. Das Ergebnis: Eine stabile Energieversorgung mit höchstem Wirkungsgrad über die gesamte Lebensdauer von über 30 Jahren.

Doppelglas-Bauweise für maximale Zuverlässigkeit und Langlebigkeit

Die beidseitige Verglasung des TRINA Vertex S+ unterscheidet dieses Modul von Standard-Solarmodulen mit Folienrückseite. Beide Seiten des Moduls sind mit 1,6 Millimeter starkem, gehärtetem Glas geschützt, was zahlreiche Vorteile mit sich bringt:

Vorteile der Doppelglas-Konstruktion:

• Feuerbeständigkeit: Ausgezeichnete Beständigkeit gegen Brandeinwirkung (zertifiziert nach IEC61701)
• Witterungsbeständigkeit: Schutz vor Feuchtigkeit, Temperaturschwankungen und UV-Strahlung
• Mechanische Stabilität: Höhere Widerstandsfähigkeit gegen mechanische Belastungen
• Längere Lebensdauer: Glas altert nicht wie Folien und behält seine Eigenschaften über Jahrzehnte
• Geringere Degradation: Besserer Schutz der Solarzellen vor Umwelteinflüssen
• PID-Resistenz: Höherer Widerstand gegen potenzialinduzierte Degradation

Das hochdurchlässige, antireflexbeschichtete Frontglas maximiert die Lichtausbeute und sorgt für optimale Energieerträge auch bei diffusem Licht und niedrigem Sonnenstand.

Extreme Belastbarkeit für anspruchsvolle Einsatzorte

Das TRINA Vertex S+ TSM-NEG9R.28 ist für extreme Belastungen ausgelegt und zertifiziert. Mit einer getesteten Schneelast von 5.400 Pascal und Windlast von 4.000 Pascal gehört dieses Modul zu den robustesten am Markt.

Diese hohen Belastungswerte machen das Modul ideal für:

• Regionen mit hoher Schneelast (Alpenraum, Mittelgebirge)
• Exponierte Dachflächen mit starker Windbelastung
• Gewerbliche Flachdachanlagen
• Freiflächenanlagen

Der stabile, 30 Millimeter breite Aluminiumrahmen in eloxierter Ausführung bietet zusätzlichen Schutz und erleichtert die Montage. Die acht Abflussöffnungen an der Rahmenunterseite verhindern Wasseransammlungen und Eisbildung.

Der Betriebstemperaturbereich von -40 bis +85 Grad Celsius qualifiziert das Modul für nahezu alle Klimazonen weltweit.

Einsatzbereiche und Kompatibilität

Das TRINA Vertex S+ TSM-NEG9R.28 ist eine universelle Lösung, die sich für vielfältige Anwendungen eignet:

Wohngebäude:

• Einfamilienhäuser und Doppelhaushälften
• Reihenhäuser mit begrenzter Dachfläche
• Balkonsolar-Anlagen (maximal zwei Module ohne Genehmigung)
• Garagen- und Carportdächer

Gewerbe und Industrie:

• Bürogebäude und Verwaltungsgebäude
• Produktions- und Lagerhallen
• Landwirtschaftliche Gebäude
• Supermärkte und Einkaufszentren

Freiflächen:

• Kleinere Freiflächenanlagen
• Agri-PV-Projekte
• Parkplatzüberdachungen

Die kompakten Abmessungen von 176 x 113 Zentimetern bei einem Gewicht von nur 21 Kilogramm ermöglichen eine einfache Handhabung auf dem Dach. Das günstige Leistungsgewicht von 21,7 Watt pro Kilogramm reduziert die statischen Anforderungen an die Unterkonstruktion.

Kompatibilität mit Systemkomponenten:

Das Modul ist kompatibel mit allen gängigen String-Wechselrichtern, Hybrid-Wechselrichtern und Leistungsoptimierern. Die maximale Systemspannung von 1500 Volt DC ermöglicht lange Strings und reduziert die Anzahl der benötigten MPP-Tracker.

Standard MC4-Stecker (TS4 / MC4 EVO2) gewährleisten einfache Verkabelung und sichere Verbindungen. Die flexiblen Kabellängen (Hochformat 1100/1100 mm, Querformat 280/350 mm) bieten Spielraum bei der Anlagenplanung.

Das Modul kann problemlos mit gängigen Montagesystemen für Auf-Dach-, In-Dach- und Flachdach-Installation kombiniert werden.

Installation und wichtige Hinweise

Die Installation des TRINA Vertex S+ TSM-NEG9R.28 sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Beachten Sie dabei folgende Punkte:

Installationshinweise:

• Vor Installation die Sicherheits- und Installationsanleitung vollständig lesen
• Module können in Hoch- oder Querformat montiert werden
• Ausreichende Hinterlüftung für optimale Betriebstemperatur sicherstellen
• Mindestabstand zwischen Modulen und Dachfläche beachten
• String-Dimensionierung unter Berücksichtigung der maximalen Systemspannung von 1500 V DC
• Maximale Absicherung mit 25 A beachten
• Korrekte Erdung über die vorgesehenen Erdungsbohrungen

Elektrische Sicherheit:

Beachten Sie, dass Solarmodule auch bei schwachem Licht Spannung erzeugen. Arbeiten Sie niemals an stromführenden Komponenten. Verwenden Sie geeignete Schutzausrüstung und Messinstrumente.

Das Modul verfügt über eine IP68-zertifizierte Anschlussdose, die vollständigen Schutz gegen Staub und dauerhaftes Untertauchen bietet. Dennoch sollten alle elektrischen Verbindungen vor Feuchtigkeit geschützt und regelmäßig kontrolliert werden.

Wartung und Pflege:

• Regelmäßige Sichtprüfung auf mechanische Beschädigungen
• Bei Bedarf Reinigung mit klarem Wasser und weicher Bürste
• Kontrolle der elektrischen Verbindungen und Stecker
• Überprüfung der Montagekonstruktion auf festen Sitz
• Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden

Garantieleistungen:

TRINA Solar bietet eine der längsten Garantien der Branche:

• 25 Jahre Produktgarantie auf Material und Verarbeitung
• 30 Jahre Leistungsgarantie mit linearer Degradation (87,4 % nach 30 Jahren)
• Maximal 1 % Leistungsverlust im ersten Jahr
• Maximal 0,4 % Leistungsverlust pro Jahr ab dem zweiten Jahr

Die umfassende Zertifizierung nach IEC61215, IEC61730, IEC61701, IEC62716 sowie ISO-Standards für Qualität, Umwelt und Arbeitsschutz dokumentiert die hohen Produktionsstandards.

Technische Besonderheiten im Detail

High-Density Triple-Cut Zellverbindungstechnologie:

Das Vertex S+ nutzt die innovative Triple-Cut Technologie mit High-Density-Interconnect. Dabei werden die Hochleistungs-Solarzellen in drei Segmente unterteilt, was den Abstand zwischen den einzelnen Zellteilen reduziert und die aktive Modulfläche maximiert. Die 144 Triple-Cut Zellen sorgen für eine optimale Flächenausnutzung: Mehr aktive Zellfläche bei kompakten Modulabmessungen bedeutet höhere Leistung und eine dauerhaft stabile Energieversorgung.

14-Busbar-Design:

Das Vertex S+ verwendet ein innovatives 14-Busbar-Design mit 14 schmalen Stromsammelschienen – deutlich mehr als die drei oder vier Busbars älterer Modulgeneration. Diese Triple-Cut Hochleistungs-Solarzellen mit 14 Busbars reduzieren Abschattungsverluste erheblich, verringern den elektrischen Widerstand und verbessern die mechanische Stabilität gegen Mikrorisse. Das Ergebnis ist eine dauerhaft stabile Energieversorgung mit maximaler Effizienz.

Bifazialitätsfaktor:

Obwohl das Modul primär als monofaziales Modul konzipiert ist, kann die Doppelglas-Rückseite unter bestimmten Bedingungen (helle Untergründe, aufgeständerte Montage) zusätzliche Erträge durch reflektiertes Licht generieren.

Temperaturkoeffizienten:

Mit einem Temperaturkoeffizienten von -0,29 %/°C für die Leistung liegt das Modul im guten Bereich. Bei hohen Außentemperaturen im Sommer sinkt die Modulleistung weniger stark als bei Modulen mit schlechteren Temperaturkoeffizienten.

Fazit: Premium-Modul für höchste Ansprüche

Das TRINA Vertex S+ TSM-NEG9R.28 mit 450 Watt überzeugt durch die Kombination aus:

• Modernster N-Type i-TOPCon Technologie für maximale Effizienz
• Robuster Doppelglas-Bauweise für Langlebigkeit
• Branchenführender 30-jähriger Leistungsgarantie
• Kompakten Abmessungen für optimale Flächennutzung
• Hervorragendem Preis-Leistungs-Verhältnis

Ob für private Wohngebäude, gewerbliche Anlagen oder Freiflächen-Projekte – dieses Modul ist die ideale Wahl für alle, die auf Qualität, Langlebigkeit und maximalen Ertrag Wert legen.

Investieren Sie in bewährte Tier-1-Qualität von TRINA Solar und profitieren Sie von jahrzehntelang zuverlässiger, emissionsfreier Stromerzeugung.
